如何快速识别色环电阻

在实际的电子工作中，如何快速找到自己想要的电阻的阻值，能提高工作效率，也是一项基本的技巧，但必须要快速掌握。

工具/原料

色环电阻熟记色环表格

方法/步骤

1、色环电阻分为五环和四环，有四种颜色的为四环电阻，五种颜色标在电阻体上的为五环电阻，下来我们来看下认识下五环电阻的表格，大家一定要熟记这个表格，下面的电阻将严格按这个表格进行读数操作，这个表格是要背下来的。

2、掌握了上面的表格后，现在我们来让大家认识五环电阻如何来进行读数操作，首先我们要知道哪个是第一位数，大家看下图，颜色有五种，所以是五环，我们要根据五环的表格来进行读数，然后我们要知道哪个是第一色环，大家看下区别在哪，一边四种颜色的距离靠得近，另一色环就离得远一些，所以我们从左到右，就知道第一色环为黄色，依次为紫色，黑色，橙色，棕色。

3、所以呢黄色在第一环就是4，第二环紫色为7，第三环黑色是0，第四环就是乘积了10的3次方也就是1000，第五环是误差了棕色为±1%，现在我们来计算出来阻值是多少470*10000=4700K，然后误差是±1%，所以阻值的范围是在465.3K—— 474.7K之间阻值都是正常的。

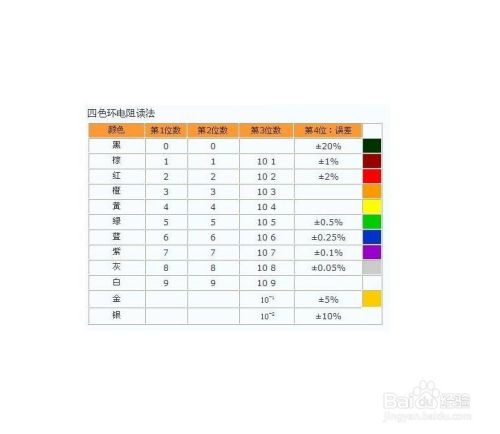

4、下面的是四环电阻的表格的颜色标识以及读法。

5、掌握了上面的表格后，现在我们来让大家认识四环电阻如何来进行读数操作，了解了五环的操作后，四环的操作也是比较简单的，首先四环和五环的区别在于，少了一环为有效数学而已，其它的读法差不多，按照上面的表格操作就好了，我们知道第一位颜色是红色，依次为红色，黑色，橙色。

6、所以呢红色在第一环就是2，第二环红色为2，第三环黑色是乘积10的0次方也就是1，第五环是误差了金色为±5%，现在我们来计算出来阻值是多少22*1=22欧，然后误差是±5%，所以阻值的范围是在20.9R—— 23.1R之间阻值都是正常的。
